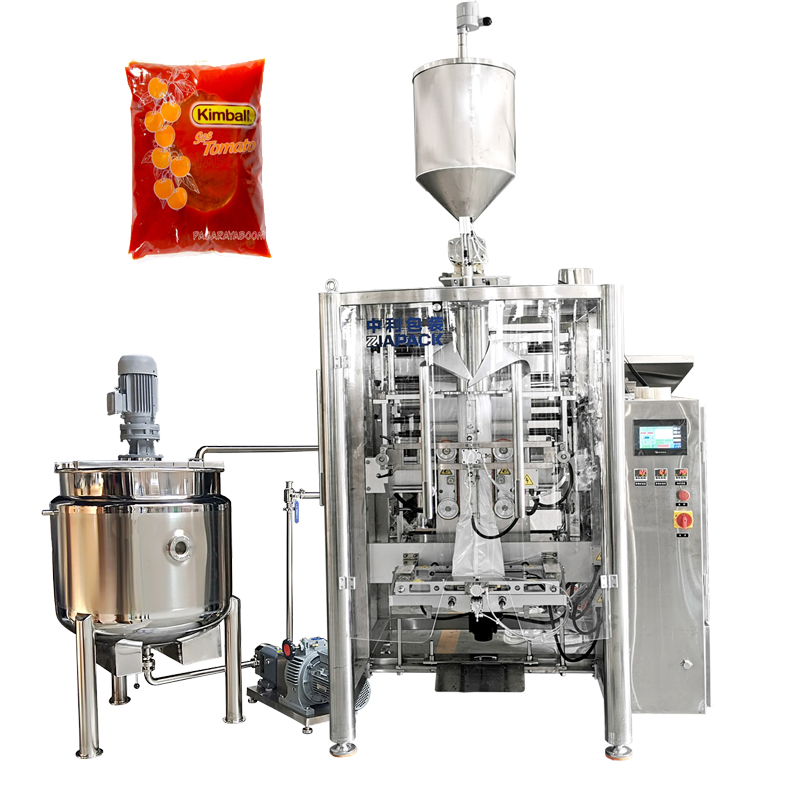

Автоматична вертикальна запаювальна машина для формування пакетів для рідкого (соусного) продукту
Вступ :
Цей агрегат розроблений для потреб рідких і в'язких продуктів. Пристрій складається з машини для цементації та пакувальної машини; пакувальна машина має просту конструкцію і зручна в експлуатації; машина поєднує в собі функції виготовлення мішків, наповнення, герметизації та підрахунку. Він використовує сервомотор для витягування плівки та має функцію автоматичної корекції відхилення.
Компоненти керування ПЛК - це продукти всесвітньо відомих брендів з надійною продуктивністю. Вдосконалений дизайн гарантує, що машина дуже зручна для налаштування, експлуатації та обслуговування в різних галузях промисловості. У пневматичній частині машини для затирки використовуються пневматичні компоненти; об'єм наповнення та швидкість наповнення можна регулювати довільно, а точність висока; наповнювальна перегородка має пристрої для наповнення проти крапель і витяжки; цей блок може бути модифікований у протипожежне наповнення відповідно до потреб замовника Система; багатоголовка начинка; система ізоляції; напівавтоматична або повністю автоматична система наповнення. Відповідно до вимог замовника, електричне управління всього блоку відповідає вимогам вибухозахисту.
По-четверте, пов'язана конфігурація
- Частина управління має сенсорний екран, який має переваги простої експлуатації та стабільності;
- Пневматична частина має електромагнітний клапан, масло-водовіддільник і циліндр;
- Двигун для витягування плівки використовує серводвигун;
- Частина пакувальної машини для подачі плівки використовує технологію сервоприводу плівки, щоб ефективно запобігти відхиленню матеріалу упаковки.

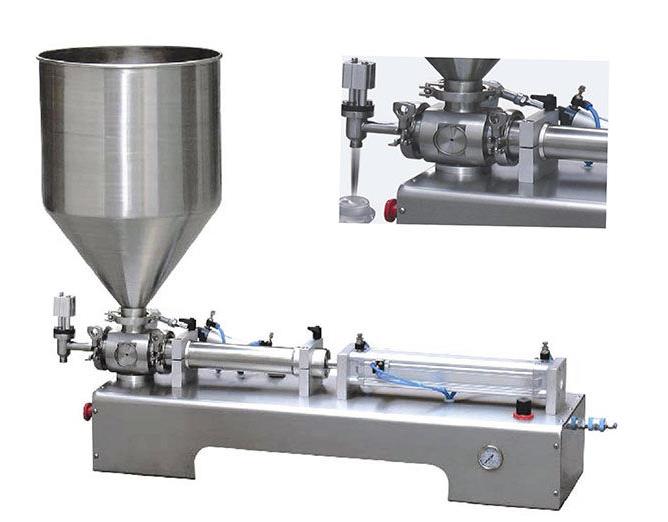

ZL100 Поршневий наповнювальний насос з бункером 50 л
Поршневий наповнювальний насос широко використовується для вимірювання об'єму різної рідини. Може досягти високої стабільності та точного позиціонування. Вся контактна частина матеріалу виробництва SUS316 (Подвійний шар)
Об'єм вимірювання: 100-500 мл
Пневматичні компоненти: SMC/AIR TAC
Точність: 0,5-1%
Швидкість: 20-35 раз/хв
ZL420 VFFS Пакувальна машина
Вся машина виготовлена з нержавіючої сталі 304, ця машина оснащена виготовленням пакетів, різанням, друкуванням коду тощо. Siemens PLC та сенсорний екран, серводвигун Panasonic, японський фотодатчик, корейський повітряний клапан тощо. Прийнята система витягування плівки сервомотор, що робить швидкість швидшою.
Технічні параметри:
Діапазон ваги: 100-1000 г
Швидкість упаковки: 20-30 мішків/хв
Розмір сумки: (50-280)*(80-180)мм (Д*Ш)
Потреба в стисненому повітрі: 0,6 МПа 0,65 м³/хв
Зовнішній діаметр котушки: 400 мм
Внутрішній діаметр сердечника: 75 мм
Вага машини: 800 кг
Джерело живлення: 5,5 кВт 380 В±10% 50 Гц
Основні характеристики та характеристики:

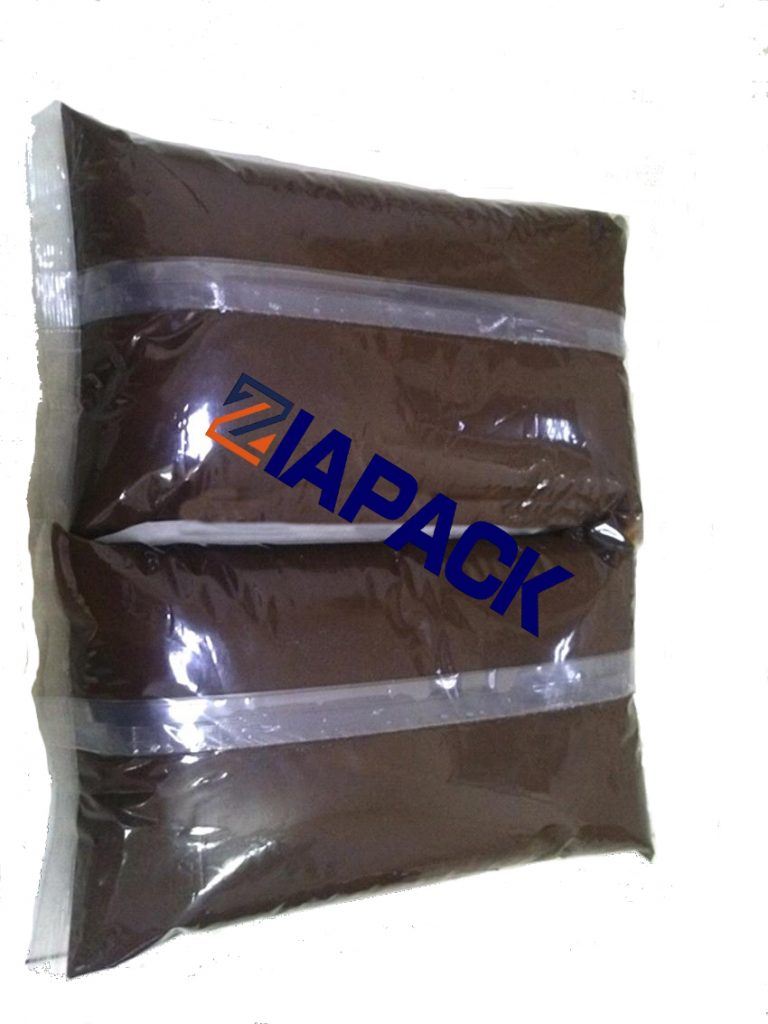

Широкий асортимент мішечків: мішечки для подушок та кишень.
Висока швидкість: більше 20-60 мішків/хв
Простота в експлуатації: контролер ПЛК і кольоровий сенсорний екран, індикація несправності на сенсорному екрані.
Легко налаштувати: лише близько 10 хвилин для зміни різних мішків.
Частотний контроль: швидкість може регулюватися шляхом перетворення частоти в діапазоні.
Висока автоматика: безпілотний в процесі зважування та пакування, машина автоматично сповіщається при відмові.
Безпека та гігієна:
Плівки немає, машина спрацює.
Тривога машини та зупинка при неадекватному тиску повітря.
Захисні пристрої безпеки з вимикачами, сигналізацією та зупинкою машини, коли відкриті запобіжники.
Гігієнічні конструкції, деталі для контакту з продуктом приймаються із нержавіючої сталі sus304.
